Caterpillar Round 9-pin Adaptor Cable

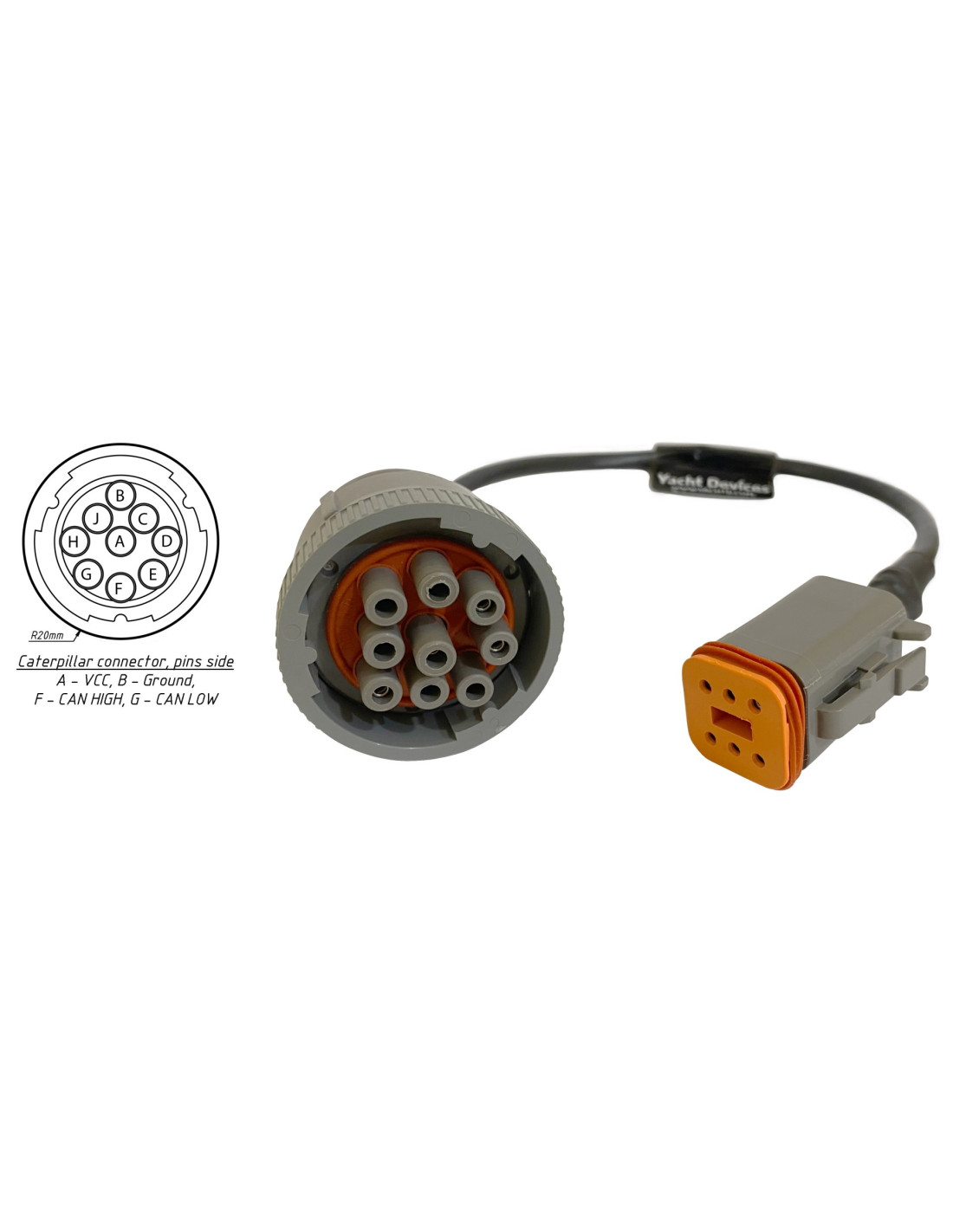

Le nouveau câble avec un connecteur Deutsch HD16-9-96S rond, est conçu pour les modèles suivants (la liste n'est pas complète): Caterpillar C7, C9, C12, C18 et C32.

Même si votre moteur est dans la liste, assurez-vous que votre moteur est équipé du connecteur standard et que vous pouvez le trouver, car certains bateaux peuvent avoir des connecteurs personnalisés.

Pour être sûr à 100%, vous pouvez mettre le contact et vérifier la tension entre les broches VCC et GND à l'aide du voltmètre (notez que les contacts du côté moteur sont en miroir par rapport au dessin ci-dessus), vous devriez obtenir 12- Lectures 24V DC.

Coupez ensuite le contact (il est également recommandé de couper l'alimentation du moteur avec le disjoncteur) et vérifiez la résistance entre les broches CAN LOW et CAN HIGH à l'aide d'un ohmmètre - vous devriez obtenir une lecture dans la plage de 60 à 120 Ohms
