Passerelle NMEA 0183/NMEA200

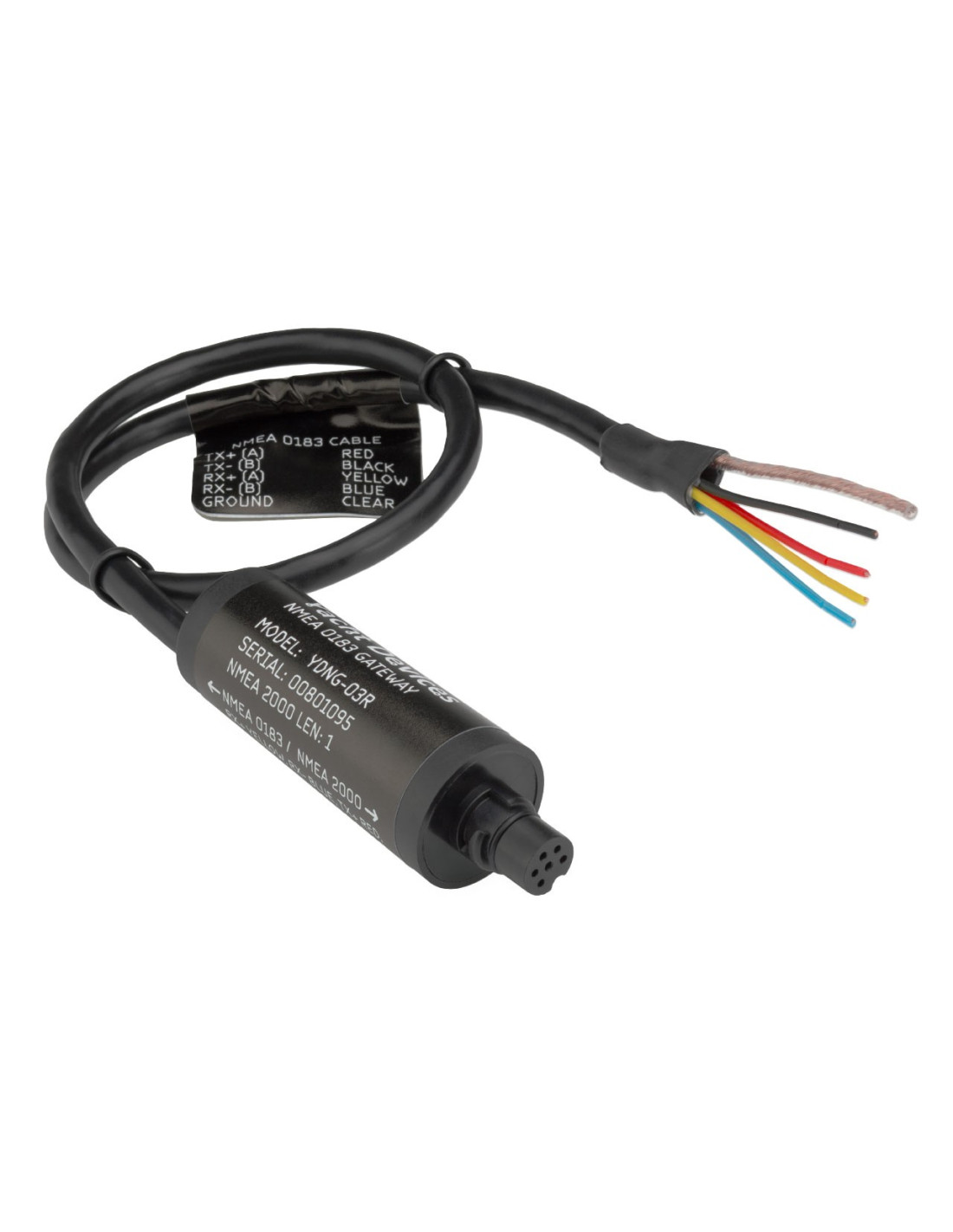

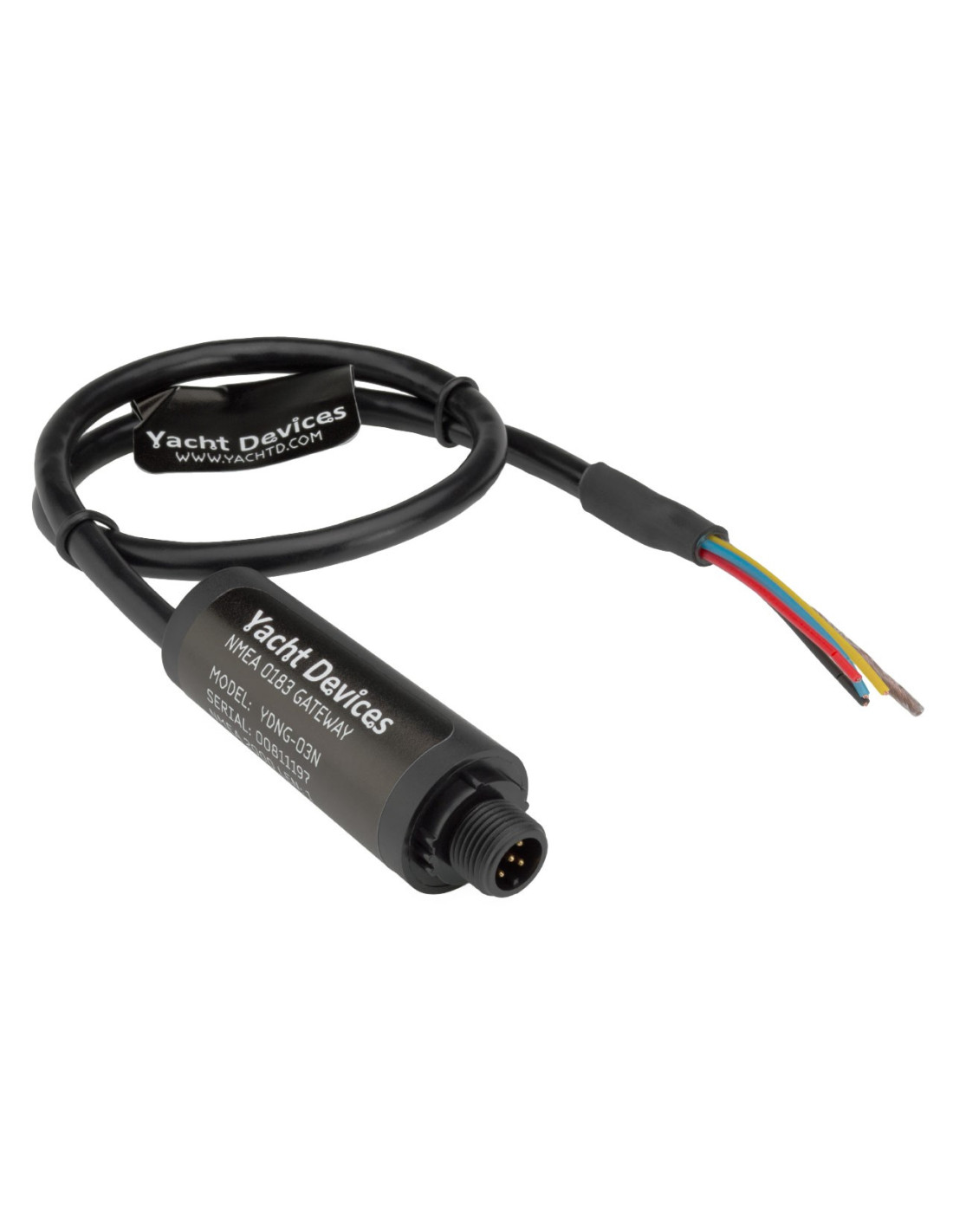

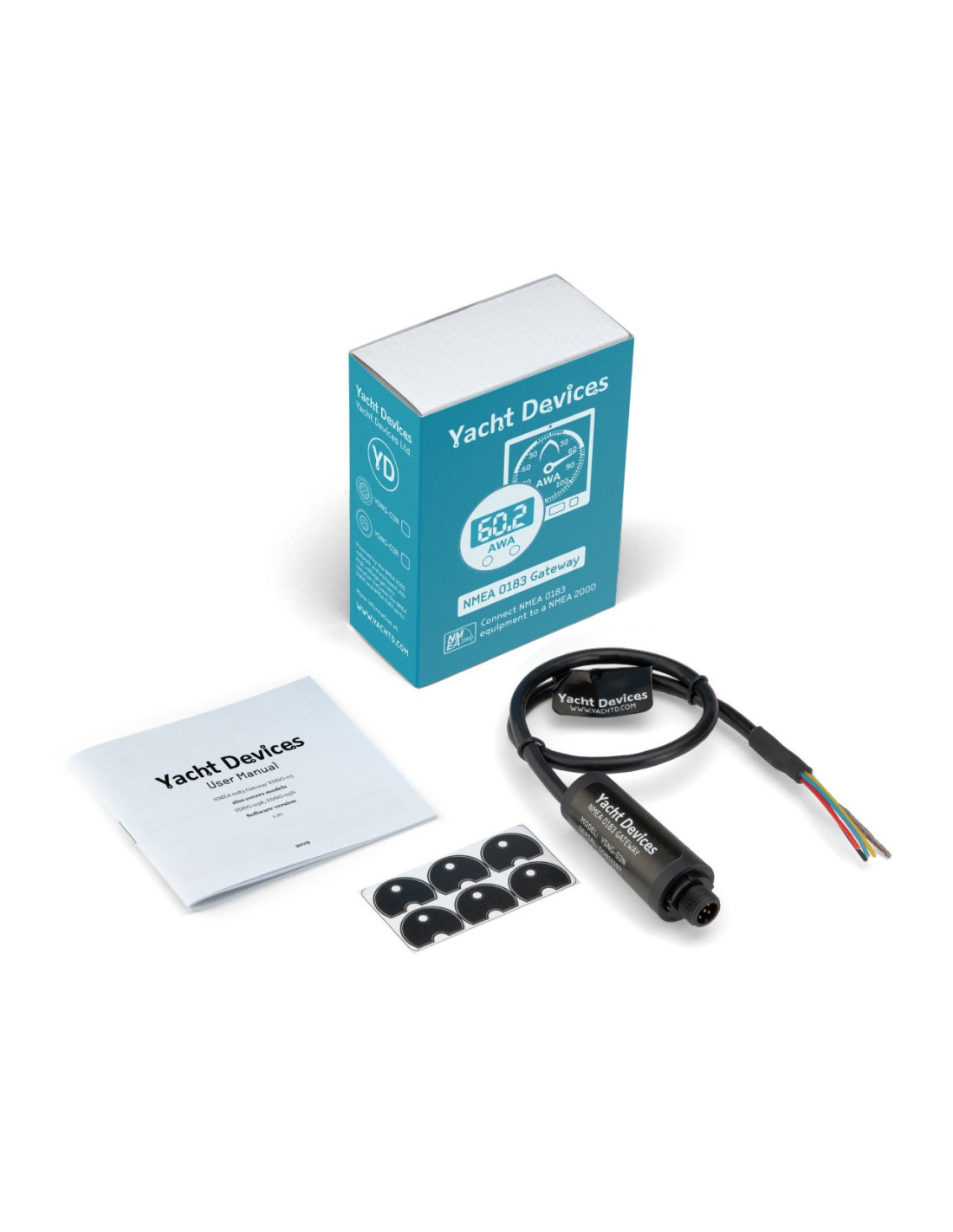

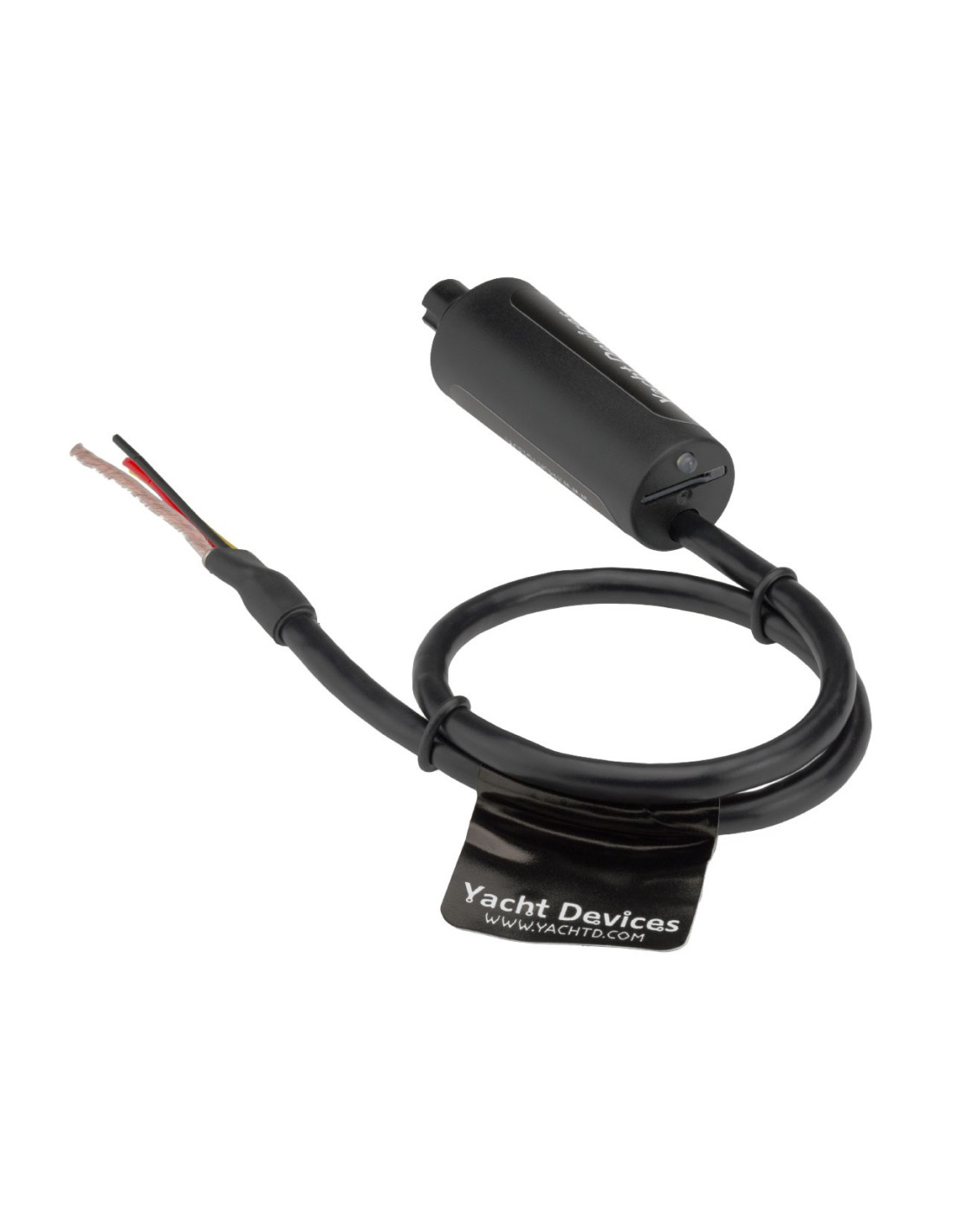

Passerelle NMEA 0183 YDNG-03

La passerelle NMEA 0183 vous permet de connecter un équipement NMEA 0183 à un réseau NMEA 2000 et vice versa. Il dispose d'un convertisseur bidirectionnel avec une large prise en charge des types de messages, y compris l'AIS et le pilote automatique.

La passerelle dispose d'une connexion NMEA 2000 et d'un port NMEA 0183 avec des lignes de transmission et de réception de données. La vitesse de transmission configurable de 300 à 115200 bauds pour le port NMEA 0183 permet la connexion d'émetteurs-récepteurs AIS (38400 bauds), de multiplexeurs NMEA 0183 rapides et d'adaptateurs PC, ainsi que d'équipements NMEA 0183 standard. Les connexions NMEA 0183 «asymétriques» (RS-232) et «différentielles» (RS-422) sont prises en charge. Compatible avec les ports COM (série) du PC et avec les adaptateurs USB-série.

L'appareil est équipé d'un emplacement pour carte Micro SD utilisé pour la configuration, les mises à jour du micrologiciel et l'enregistrement des données de diagnostic. Aucun logiciel spécial n'est requis pour mettre à jour ou configurer la passerelle. Vous n'avez besoin que d'un appareil (ordinateur portable ou smartphone) avec un lecteur de carte MicroSD et un simple éditeur de texte.

Caractéristique:

• permet de contrôler les pilotes automatiques Raymarine SeaTalk NG à partir de NMEA 0183;
• un système flexible de filtres permet de bloquer les messages NMEA 0183 par phrase et les messages NMEA 2000 par PGN, adresse de l'expéditeur ou identifiant de message 29 bits;
• alimenté par le NMEA 2000 et fournit une isolation galvanique haute tension entre les ports NMEA 2000 et NMEA 0183;
• NMEA 2000 peut servir de multiplexeur pour les équipements NMEA 0183 (voir bannière en haut de la page);
• routage entre les lignes RX et TX du port NMEA 0183 ;
• option de cap rapide (12 Hz) pour les radars;
• les enregistrements de diagnostic peuvent être extrêmement utiles pour le dépannage NMEA.
