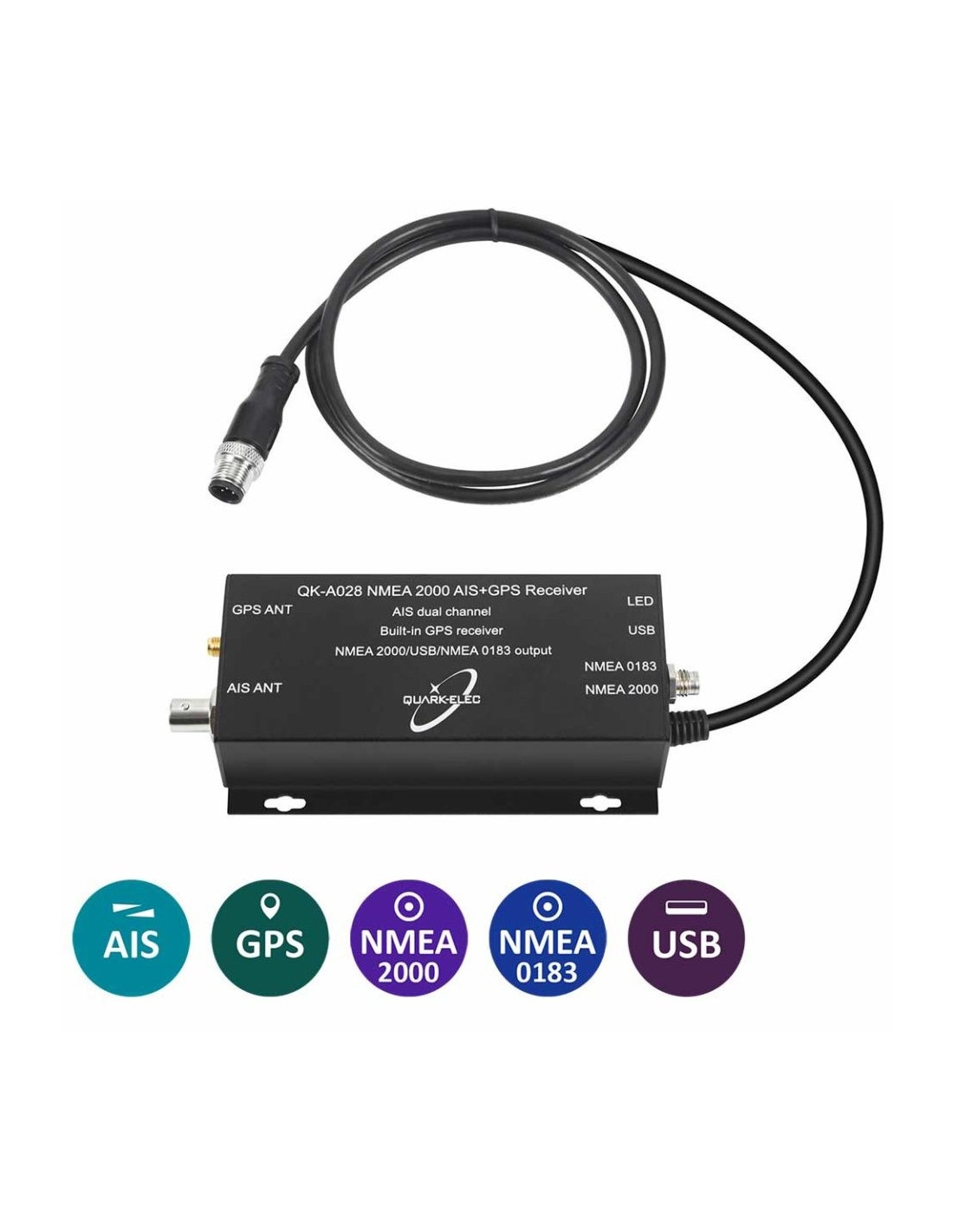

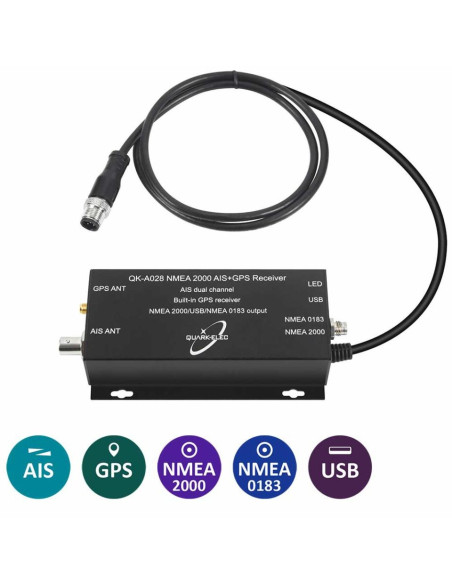

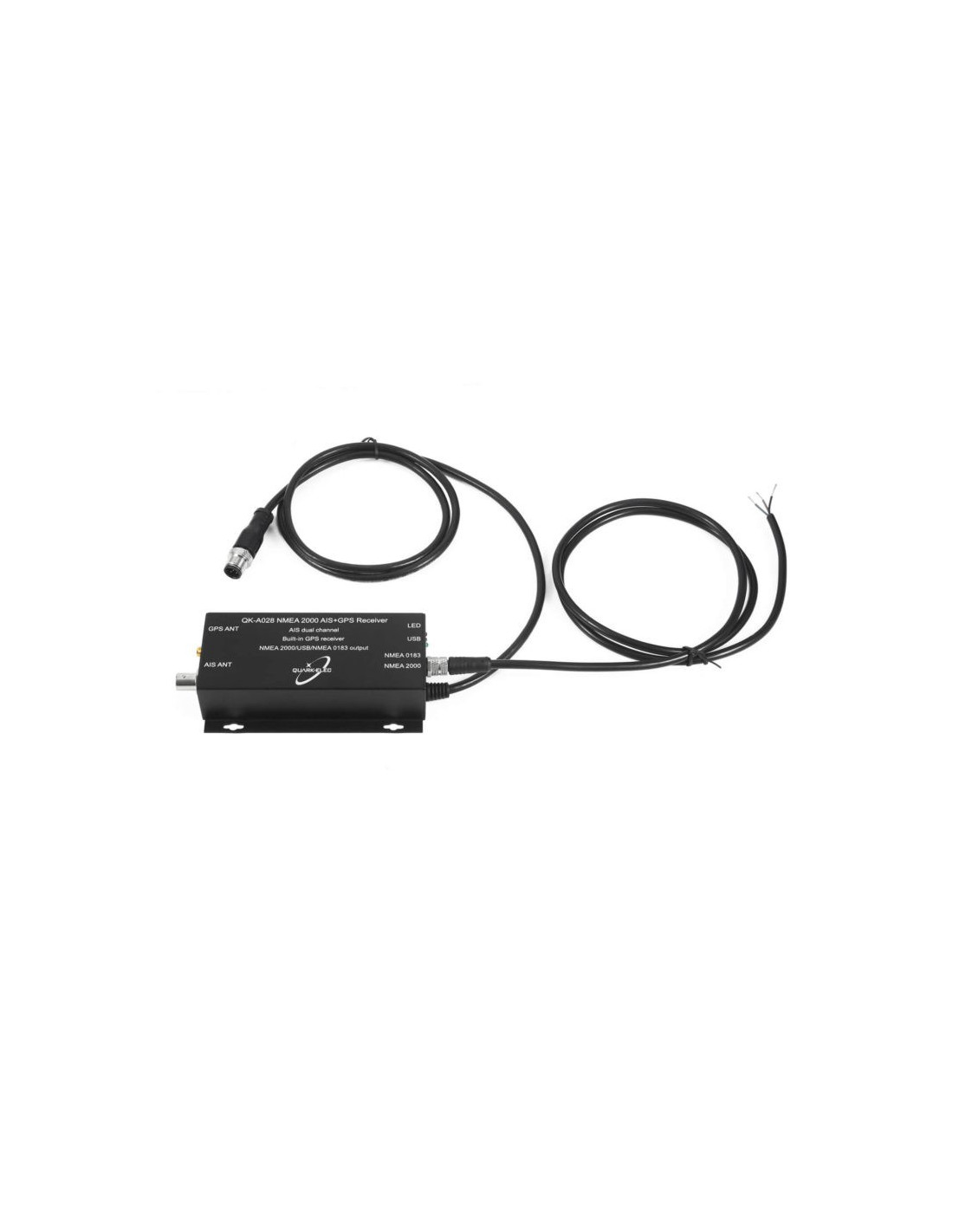

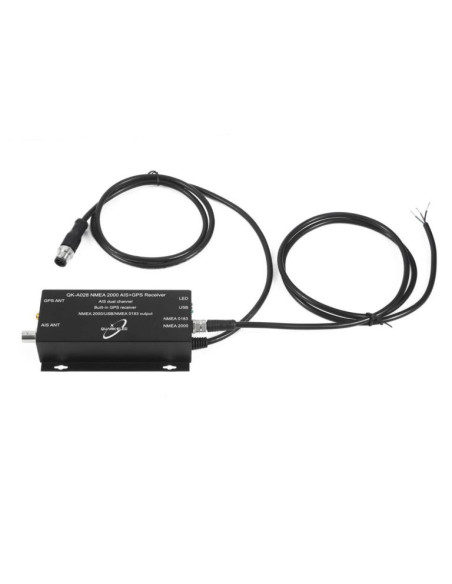

Récepteur AIS + convertisseur NMEA 2000 + GPS

Récepteur AIS NMEA 2000 avec GPS.

3 connexions de sortie de données simultanées:

• Réseau NMEA 2000
• Sortie NMEA 0183
• Sortie USB

Branchez et jouez simplement avec votre réseau NMEA 2000, pour un confort et une flexibilité ultimes, aucune configuration requise.

3 connexions de sortie de données simultanées:

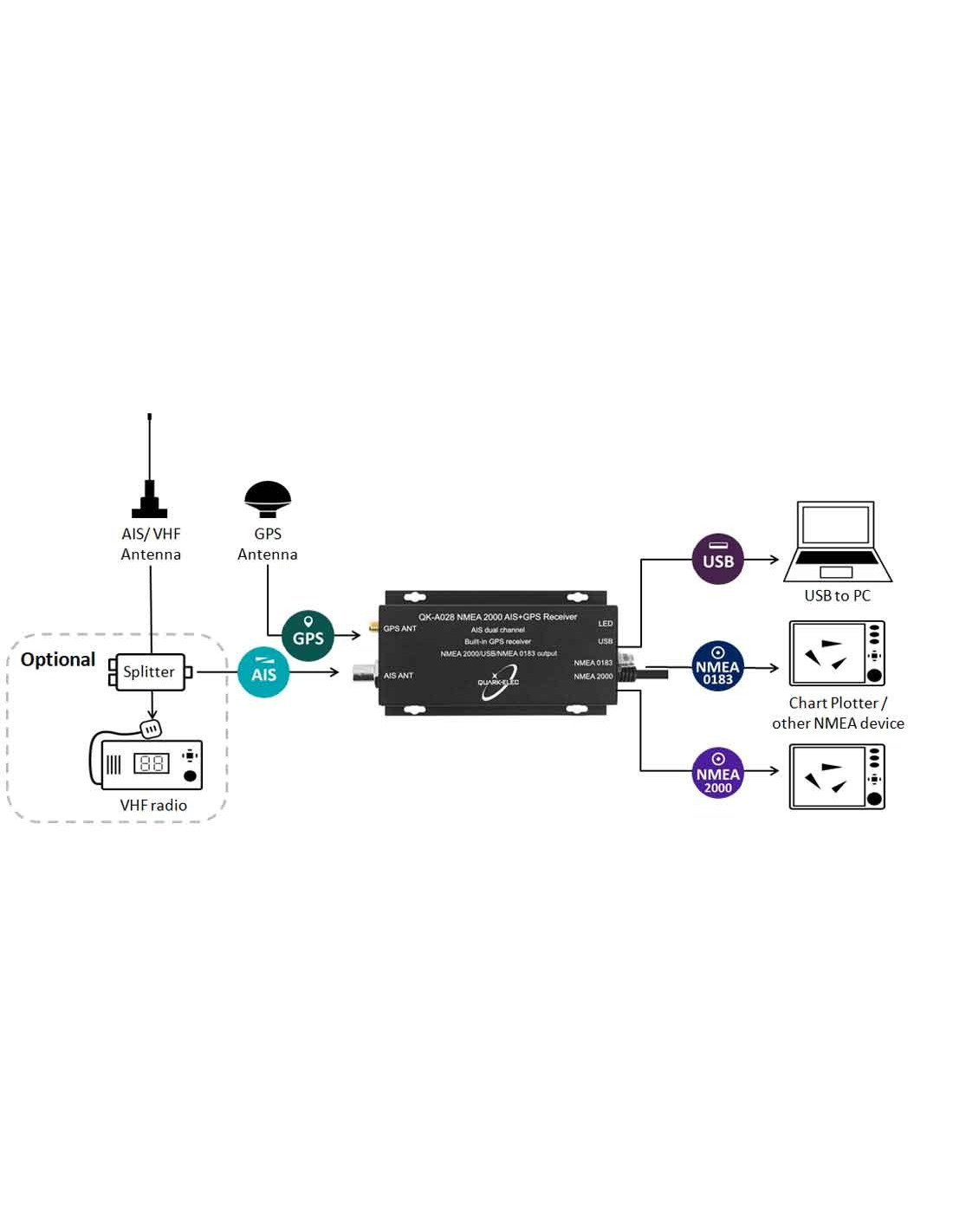

• La connexion réseau NMEA 2000 à votre backbone N2K fournira des données AIS et GPS à votre réseau N2K complet, traceur de cartes, radio et autres appareils et instruments connectés. (y compris informer votre logiciel de navigation pour tracer les points de cheminement et éviter les collisions.)
• Sortie NMEA 0183 RS422
• Sortie USB vers un ordinateur portable de votre choix (ou une tablette ou un téléphone USB OTG)

L'avantage d'un GPS intégré est que vous pouvez voir non seulement où se trouvent les autres navires, mais aussi où vous vous trouvez par rapport à eux et à la côte.

Le multiplexeur AIS et GPS idéal pour votre confort.

• Récepteur AIS compact double canal
• Multiplexeur: combine AIS et GPS
• Affichez vos données AIS et votre emplacement via NMEA 2000, NMEA 0183 en RS422 et USB simultanément si vous le souhaitez.
• Portée AIS: jusqu'à 20 miles nautiques
• Compatible avec les traceurs de cartes et autres appareils et instruments de réception AIS / GPS, Windows, Mac OS X, les systèmes Linux et les tablettes USB OTG et les traceurs de cartes.

• Deux récepteurs indépendants surveillent les canaux AIS (161,975 MHz et 162,025 MHz) et décodent les deux canaux simultanément
• Combine les messages AIS et GPS, et sort comme un flux de données transparent
• Sensibilité jusqu'à -105 dBm @ 30% PER
• Portée de réception AIS: jusqu'à 20 miles nautiques
• Connecteur BNC pour antenne VHF 50 Ohm
• Module GPS intégré pour fournir des données de position (connectez simplement une antenne GPS)
• Connecteur SMA alimenté pour antenne GPS 50 Ohm
• Sortie NMEA 2000 (N2K)
• Sortie de message NMEA 0183 RS422 - débit en bauds 38400 bps (se connecte également à NMEA 0183 RS232 lorsqu'il est utilisé avec le pont de protocole Quark-elec (AS03)
• Sortie NMEA 0183 supplémentaire via USB OTG
• Connectivité Plug & Play avec les traceurs de cartes et les PC
• Compatible avec les systèmes Windows XP, 7,8,10, Mac OS X, Linux

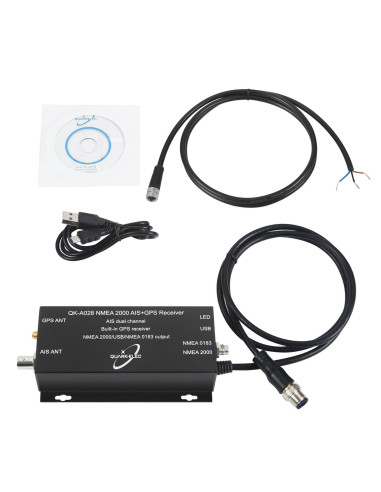

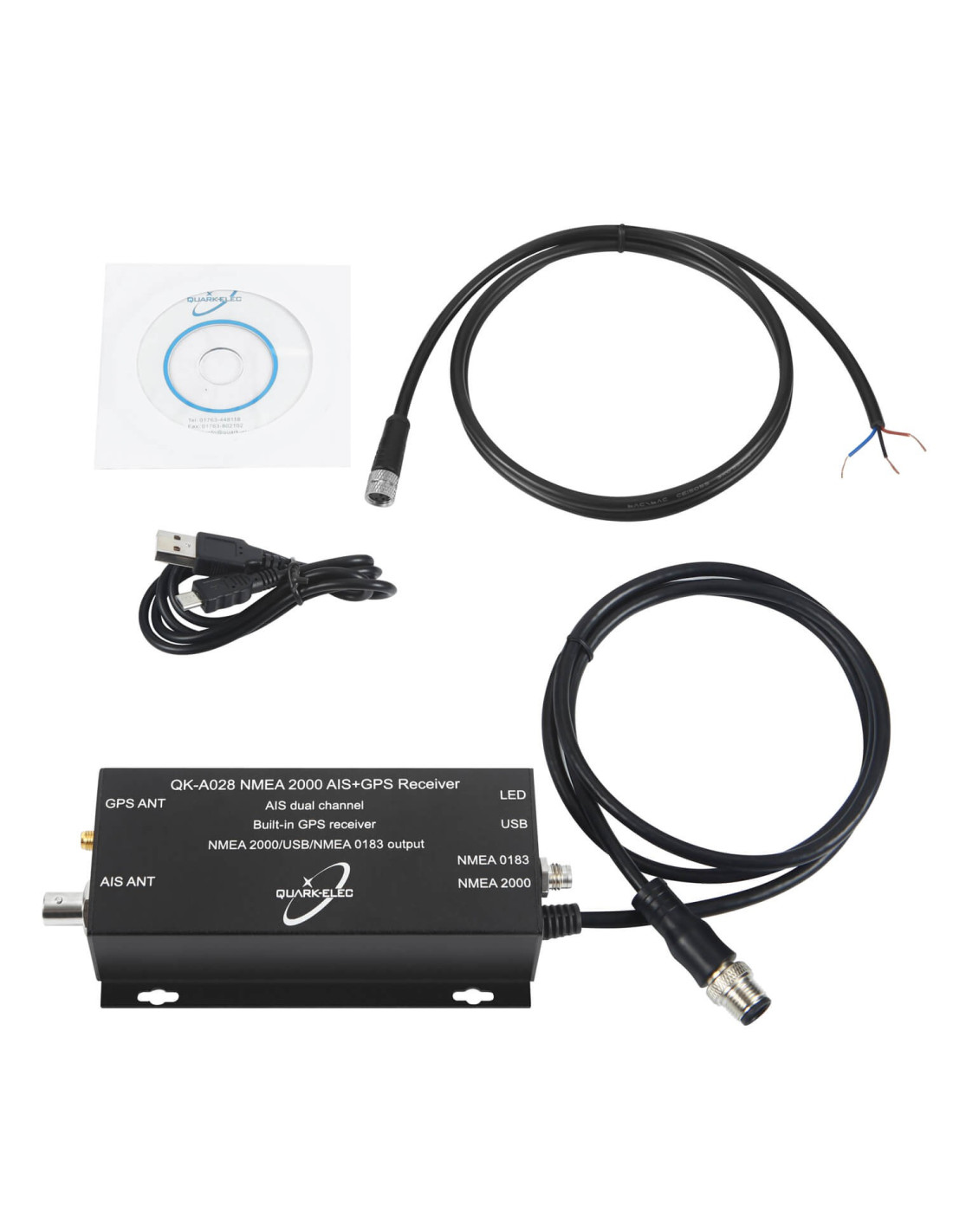

• 1 x QK-A028 avec câble de connexion NMEA 2000
• 1 x câble de connexion NMEA 0183 RS422
• 1 x câble USB
• Couvercle / insert de protection pour NMEA 0183 et USB, protège les connexions lorsqu'elles ne sont pas utilisées.
• 1 x CD contenant le manuel (et le logiciel du pilote pour certains PC Windows)
• 1 x guide d'installation

Le QK-A028 possède les connexions / voyants suivants:

• Connecteur d'antenne AIS. Connecteur BNC femelle standard 50 Ohm. Un répartiteur d'antenne VHF actif (par exemple QK-A015-TX ) est nécessaire si une antenne VHF est partagée par QK-A028 et la radio vocale VHF.
• Connecteur d'antenne GPS: Connecteur SMA alimenté pour antenne GPS 50 Ohm. Module GPS intégré. Une unité GPS intégrée fournit des données de position en plus des données AIS. Connectez simplement l'antenne GPS choisie.
• Connexion NMEA 2000 (N2K). Câble réseau NMEA 2000 intégré à l'A028 pour une connexion plug and play facile à votre dorsale NMEA2000. La majorité de tous les messages NMEA 0183 sont convertis en NMEA 2000, la liste complète des conversions peut être trouvée dans le manuel.
• Connecteurs de sortie NMEA 0183. Le QK-A028 peut être connecté à un équipement compatible NMEA 0183 RS422 AIS ou GPS, y compris des traceurs de cartes et des écrans multifonctions. Câble NMEA 0183 RS 422 inclus pour faciliter la connexion. (se connecte également à NMEA 0183 RS232 lorsqu'il est utilisé avec le pont de protocole Quark-elec (AS03)
• Connexion USB. Un port micro USB émet des messages NMEA 0183.
• Voyants LED: indiquent respectivement l'état de l'alimentation (haut, rouge), AIS (centre, vert) et GPS (bas, vert).

Ce produit utilise le protocole MNEA0183 RS422 (signal différentiel), cependant, certains traceurs ou périphériques peuvent utiliser l'ancien protocole NMEA RS232 (signal asymétrique).

Certains clients ont constaté que leurs produits Garmin utilisent l'ancienne connexion RS232. Ce n'est pas un problème, notre pont de protocole QK-AS03 connecte le câblage NMEA RS232 à NMEA0183 RS422 et vice versa. Le pont de protocole QK-AS03 est facile à installer à l'aide d'une simple connexion «Plug 'n' Play» sans aucune configuration ni configuration requise. Vous en aurez probablement besoin si vous vous connectez à un appareil Garmin ou à certains produits Raymarine. Le moyen le plus simple de vérifier est de regarder les connexions d'entrée / sortie sur le périphérique auquel vous allez connecter le multiplexeur. Si les connexions d'entrée / sortie de votre appareil (traceur de cartes, lecteur de profondeur, etc.) ont une connexion TX, RX ou GND, utilisez un pont de protocole.

En cas de doute, n'hésitez pas à nous contacter pour obtenir des conseils.
